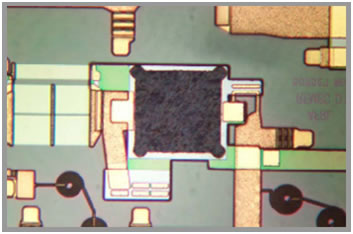

Integrated Passive Devices
GCS 已开发出高 Q 值、小型化的无源集成电路元件,可与砷化镓功率放大器和开关芯片集成,从而进一步缩小手机前端模块的尺寸并降低成本。此外,还可通过 IPD 工艺实现大尺寸贯穿基板过孔。
工艺特点:
薄膜电阻器
MIM电容器
用于高Q值、紧凑型螺旋电感器的厚金属层
空气桥或聚酰亚胺互连选项
无源集成电路
